常用电子元器件的识别方法

一、电阻器

电阻器我们习惯称之为电阻，是电子设备中最 常应用的电子元件之一， 电阻在电路中用“R”加数字表示，如：R13表示编号为13的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）等。贴片电阻的主要参数有阻值，精度，封装，功率等。

电阻的基本单位为欧姆（ohm），简称欧，符号为Ω，常用单位有毫欧(mΩ)、千欧(KΩ)、兆欧(MΩ)。倍率关系为1兆欧(MΩ)=千欧(KΩ)=欧(Ω)=毫欧(mΩ)。

1、贴片电阻识别方法

三位数字表示法：前两位数字代表电阻值的有效数字，第三位数字表示次幂N，故阻值为有效数字乘以10的N次幂。当电阻值小于10欧姆时，在代码中用R 表示电阻值小数点的位置。

例如：“302”表示“3000”Ω，即3KΩ，“471”表示“470”Ω，即470Ω，“4R7”表示“4.7”Ω，即4.7Ω，“R33”表示“0.33”Ω，即0.33Ω。

四位数字表示法：前三位数字代表示电阻值的有效数字 ，第三位数字表示次幂N，故阻值为有效数字乘以10的N次幂。四位数表示法通常用在电阻值误差在1%的精密电阻系列。

例如：“1001”表示“1000”Ω，即1KΩ，“4703”表示“470000”Ω，即470KΩ。

2、贴片电阻参数

以3K/1%/1/4W/1206为例，其中，3K表示电阻阻值；1%表示电阻精度，常见的电阻精度为1%，5%，10%；1/4W表示电阻功率，电阻功率与封装有关；1206表示电阻封装，常见的电阻封装为0603，0805，1206，不同封装，电阻尺寸不同。

3、贴片自恢复保险丝

自恢复保险丝起到过流保护的作用，传统保险丝，仅能保护一次，烧断后需要更换，自恢复保险丝具有自动恢复过流过压保护功能。

如下图所示，此为本套件所选用其中一种自恢复保险丝，其过流保护值为2A，详细参数可根据型号自行查询。

二、电容器

电容在电路中一般用“C”加数字表示，如C21表示编号为21的电容。电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。电容器的主要作用为隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。

电容的基本单位为法拉，，符号为F，常用单位有毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。倍率关系为1法拉(F)=毫法(mF)=微法(uF)=纳法（nF）=皮法（pF）。电容的主要参数有容值，封装、耐压值，精度，材质等。

1、贴片电容识别方法

电容的识别方法与电阻的识别方法基本相同，例如：“471”表示“470”pF，即470pF，“104”表示“100000”pF，即100nF或0.1uF，“222”表示“2200”pF，即2.2nF。

2、电解电容识别方法

电解电容为有极性电容，安装前必 须明确正负极，严禁反接！

2.1、引线电解电容

引线电解电容采用“负极标识”的方法，即套管“-”标识对应的引线是负极。还可以按照引线的长短来识别正负极，长的引线为正极，短的引线为负极，如下图所示。

2.2.焊片铝电解电容

焊片铝电解电容又称为牛角电容，同样是采用“负极标识”，即套管“-”标识所对应的焊针为负极。焊片铝电解电容也有采用负极“压花”来标识，如下图所示。

三、IC芯片（集成电路）

IC芯片是由大量微电子元件（晶体管、电阻器、电容器等）放置在塑料底座上形成的集成电路，形成芯片。IC芯片包括晶圆芯片和封装芯片，相应的IC芯片生产线由晶圆生产线和封装生产线组成。

由于集成电路的型号很多，不可能根据型号去记忆相应各引脚的位置，只能借助于集成电路的引脚分布规律，来识别形形色色集成电路的引脚号。其规律：一般是从外壳顶部向下看，从左下角按逆时针方向读数，其中第 一脚附近一般有参考标志，如缺口、凹坑、斜面、色点等。

1、圆形凹坑、小圆圈标记色条标记

这种集成电路的引脚识别标记和型号都标在外壳的同一平面上。它的引脚排列顺序是，正视集成块的型号，圆形凹坑(或小圆圈、色条)的下方左起第 一脚为集成电路的第1脚。对于双列直插型的集成电路，从第 1 脚开始沿逆时针方向，依次是第 2 、3 、4…… 脚; 对于单列直插型的集成块，从第 1 脚开始其后依次是第 2 、3 、4…… 脚，如下图所示。

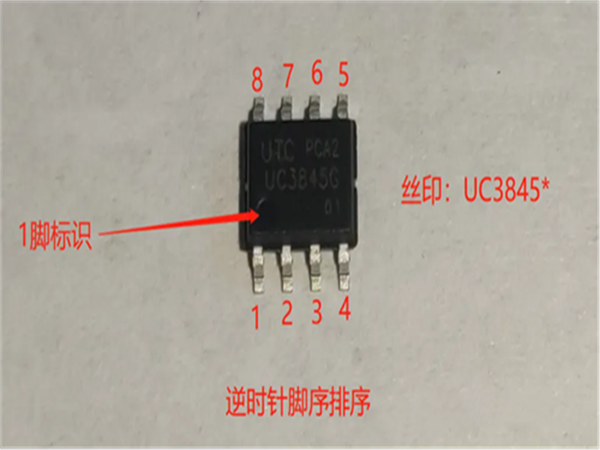

例如：UC3845引脚顺序如下图所示

2、弧形凹口标记

弧形凹口位于集成电路的一个端部，其外形如图2所示。引脚排列顺序的识别方法是，正视集成块外壳上所标的型号，弧形凹口下方左起第1脚为该集成电路的第1脚，以这个引脚开始沿逆时针方向依次是第2 、3 、4…脚，如下图所示。

四、半导体器件

4.1、MOS管

MOS管的全称叫MOSFET，即金属氧化物半导体型场效应管，属于场效应管中的绝缘栅型。

MOS管引脚定义需根据MOS管具体型号索取器件手册（datesheet）查询，如18N10，TO-252封装引脚定义如下图所示：

4.2、二极管

二极管的主要特性是单向导通性， 即给二极管阳极加上正向电压时，二极管导通。 当给阳极和阴极加上反向电压时，二极管截止。晶体二极管在收音机中对无线电波进行检波，在电源变换电路中把交流电变换成为脉动直流电，在数字电路中充当无触点开关等，都是利用了它的单向导电特性。

晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。

4.2.1、贴片二极管

贴片二极管常用的正负极区分方法有在负极用彩条、凹槽、竖线、丝印框标记。如下图所示，US1M二极管负极用竖线标记。

4.2.2、插件二极管

插件二极管有色环标记的一端为负极，另一端为正极。

4.2.3、贴片LED灯

LED灯的负极用绿色标记，底部有“T”字形或者倒三角符号“T”字，三角形符号的“边”靠近的是正极，“角”靠近的是负极，如下图所示。

4.3、光电耦合器

光电耦合器又称光电隔离器，简称光耦。它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管，光敏电阻）封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接收光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”控制。以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。

光耦引脚判断方法：找到封装外壳表面带小圆点的针脚，此为1脚，逆时针数，分别为2、3、4脚。其中，1脚为发射端的正极，2脚为发射端的负极，3脚为接收端的C极，4脚为接收端的E极。多脚位光耦需参考器件手册。

五、变压器

变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈、铁芯（磁芯）和骨架。 主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。

变压器骨架上有缺口位置为变压器的1脚，本实训套件将对变压器进行防呆处理，用户只需根据PCB板焊盘位置一一对应即可。
